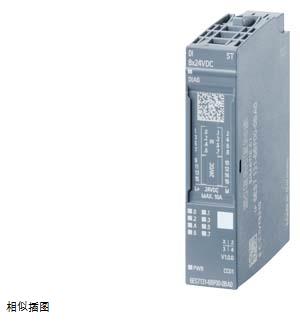

 | SIMATIC ET 200SP， 数字式输入端模块， DI 8x 24V DC High Feature， 输入端类型 3(IEC 61131)， Sink Input,（PNP，P 读取）， 包装单位：1 件， 适合用于 A0 类型的基座单元， 颜色代码 CC01， 输入延迟 0.05..20ms； 通道诊断: 短路传感器电源， 断线诊断， 供电电压, 通道故障 LED |
| 一般信息 |
| 产品类型标志 | DI 8x24 VDC HF |
| 硬件功能状态 | FS07 以上版本 |
| 固件版本 |
|
| ● 可更新固件 | 是的 |
| 可用的基本单元 | BU 类型 A0 |
| 模块特有彩色标牌板的颜色代码 | CC01 |
| 产品功能 |
| ● I&M 数据 | 是的; I&M0 至 I&M3 |
| ● 时钟同步模式 | 是的 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 | V13 SP1 / - |
| ● STEP 7 可组态/ 已集成，自版本 | V5.5 / - |
| ● PCS 7 可组态/集成式，自版本 | V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 | 各修订版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 | GSDML V2.3 |
| 运行模式 |
| ● DI | 是的 |
| ● 计数器 | 不 |
| ● 过采样 | 不 |
| ● MSI | 是的 |
| 电源电压 |
| 额定值 (DC) | 24 V |
| 允许范围，下限 (DC) | 19.2 V |
| 允许范围，上限 (DC) | 28.8 V |
| 反极性保护 | 是的 |
| 传感器供电 |
| 输出端数量 | 8 |
| 输出电压，最小值 | 19.2 V |
| 短路保护 | 是的 |
| 24 V 传感器供电 |
| ● 24 V | 是的 |
| ● 短路保护 | 是的; 各通道，电子 |
| ● 每条通道的**输出电流 | 700 mA |
| ● 每个模块的**输出电流 | 700 mA |
| 功率损失 |
| 功率损失，典型值 | 1.5 W; 24 V，8 个输入端通过编码器电源供电 |
| 地址范围 |
| 每个模块的地址空间 |
| ● 输入端 | 1 byte; + 1 个字节用于 QI 信息 |
| 硬件扩展 |
| 自动编码 | 是的 |
| ● 机械编码键 | 是的 |
| ● 机械编码键的类型 | A 型 |
| 子模块 |
| ● 可配置子模块的**数量 | 4 |
| 为不同的接口类型选择基础单元 |
| ● 一线制连接 | BU 类型 A0 |
| ● 两线制连接 | BU 类型 A0 |
| ● 三线制连接 | BU 类型 A0，带 AUX 端子或电位分配模块 |
| ● 四线制连接 | A0 类基座单元 + 电位分配模块 |
| 数字输入 |
| 数字输入端数量 | 8 |
| 可编程的数字输入端 | 是的 |
| 源型输入/漏性输入 | P 读取 |
| 输入特性符合 IEC 61131，类型 3 | 是的 |
| 脉冲延长 | 是的; 脉冲持续时间最少为 4 µs |
| ● 长度 | 2 s; 50 ms、100 ms、200 ms、500 ms、1 s、2 s |
| 脉冲波分析 | 是的; 上升沿，下降沿，信号沿切换 |
| 输入电压 |
| ● 额定值 (DC) | 24 V |
| — DC 24 V | 是的 |
| ● 对于信号“0” | -30 至 +5 V |
| ● 对于信号“1” | +11 至 +30V |
| 输入电流 |
| ● 对于信号“1”，典型值 | 2.5 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 | 是的; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分别 + 30 至 500 µs 与导线长度有关的延迟） |
| — 从“0”到“1”时，最小值 | 0.05 ms |
| — 从“0”到“1”时，**值 | 20 ms |
| — 从“1”到“0”时，最小值 | 0.05 ms |
| — 从“1”到“0”时，**值 | 20 ms |
| 导线长度 |
| ● 屏蔽，**值 | 1 000 m |
| ● 未屏蔽，**值 | 600 m |
| 传感器 |
| 可连接传感器 |
| ● 双线传感器 | 是的 |
| — 允许的闭路电流（双线传感器） **值 | 1.5 mA |
| 等时模式 |
| 滤波时间和处理时间 (TWE) 最小值 | 420 µs |
| 总线循环时间 (TDP) 最小值 | 500 µs |
| 抖动**值 | 8 µs |
| 报警/诊断/状态信息 |
| 诊断功能 | 是的 |
| 报警 |
| ● 诊断报警 | 是的; 各个通道 |
| ● 过程报警 | 是的; 可参数化，通道 0 至 7 |
| 诊断 |
| ● 诊断信息可读 | 是的 |
| ● 电源电压监控 | 是的 |
| — 可参数化 | 是的 |
| ● 传感器电源监控 | 是的; 各个通道 |
| ● 断线 | 是的; 以通道为单位，可选电路，以避免对单一传感器触点进行断路诊断：25 kOhm 至 45 kOhm |
| ● 短路 | 是的; 各个通道 |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) | 是的; 绿色 PWR-LED |
| ● 通道状态显示 | 是的; 绿色 LED |
| ● 用于通道诊断 | 是的; 红色 LED |
| ● 用于模块诊断 | 是的; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 | 不 |
| ● 在通道和背板总线之间 | 是的 |
| ● 在通道和电子元件电源电压之间 | 不 |
| 绝缘 |
| 绝缘测试，使用 | 707 V DC（测试类型） |
| 标准、许可、证书 |
| 适用于安全功能 | 不 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，最小值 | -30 °C; 自 FS07 起 < 0 °C |
| ● 水平安装，**值 | 60 °C |
| ● 垂直安装，最小值 | -30 °C; 自 FS07 起 < 0 °C |
| ● 垂直安装，**值 | 50 °C |
| 参考海平面的运行高度 |
| ● **海拔安装高度 | 5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 | 15 mm |
| 高度 | 73 mm |
| 深度 | 58 mm |
| 重量 |
| 重量，约 | 28 g |
