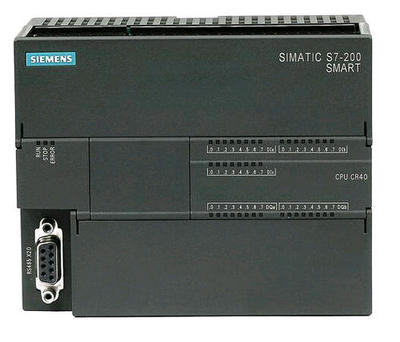

6ES7288-1SR40-0AA0
CPU SR40, AC/DC/RELAY, 24DI/16DO
 | SIMATIC S7-200 SMART，CPU SR40， 上，AC/DC/继电器， 机载 I/O： 24 个 24V DC 数字输入；16 个 2A 继电器数字输出； 电源：交流 47-63Hz 时 85-264V AC， 程序存储器/数据存储器 40 KB |
| 一般信息 |
| 产品类型标志 | CPU SR40 AC/DC/继电器 |
| 附带程序包的 |
| ● 工程系统 | STEP 7 Micro/WIN SMART |
| 安装方式/安装 |
| 导轨安装 | 是的; 标准导轨 |
| 电源电压 |
| 额定值 (AC) |
|
| ● AC 120 V | 是的 |
| ● AC 230 V | 是的 |
| 允许范围，下限 (AC) | 85 V |
| 允许范围，上限 (AC) | 264 V |
| 电源频率 |
| ● 允许范围，下限 | 47 Hz |
| ● 允许范围，上限 | 63 Hz |
| 输入电流 |
| 耗用电流（额定值） | 190 mA; AC 240 V 时 |
| 耗用电流，**值 | 300 mA; AC 120 V 时 |
| 接通电流，**值 | 16.3 A; 264 V 时 |
| 输出电流 |
| 电流输出，**值 | 300 mA; 24 V DC 传感器电源 |
| 用于背板总线 (DC 5 V)，**值 | 1.4 A; ** 5 V DC，用于 EM 总线 |
| 功率损失 |
| 功率损失，**值 | 23 W |
| 存储器 |
| 存储器类型 | DDR |
| 闪存 | 是的 |
| RAM | 是的 |
| 用于用户数据的可用存储器 | 16 kbyte |
| 存储器大小 | 24 kbyte; 程序存储器 |
| 微型存储卡 | 是的; microSDHC 卡（可选） |
| 缓冲 |
| ● 存在 | 是的; 免维护，RTC 需要 7 天。 |
| CPU-处理时间 |
| 对于位运算，典型值 | 150 ns; / 说明 |
| 对于字运算，典型值 | 1.2 µs; / 说明 |
| 对于浮点运算，典型值 | 3.6 µs; / 说明 |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 | 144 byte; 256 位数字量输入和 56 字模拟量输入 |
| ● 输出端 | 144 byte; 256 位数字量输出和 56 字模拟量输出 |
| 时间 |
| 时钟 |
| ● 类型 | 硬件时钟，未缓冲 |
| ● 硬件时钟（实时时钟） | 是的 |
| ● 缓冲持续时间 | 7 d |
| ● 每日偏差，**值 | 120 s; 25 °C 时在 120s/月范围内 |
| 数字输入 |
| 数字输入端数量 | 24; 集成 |
| ● 可用来实现技术功能的输入端 | 4; HSC（高速运算） |
| 源型输入/漏性输入 | 是的 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — 最高可达 40 ℃，**值 | 24 |
| 输入电压 |
| ● 额定值 (DC) | 24 V |
| ● 对于信号“0” | 1 mA 时 DC 5 V |
| ● 对于信号“1” | 15 V DC，当为 2.5 mA 时 |
| 输入电流 |
| ● 对于信号“0”，**值（允许的闭路电流） | 1 mA |
| ● 对于信号“1”，典型值 | 4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 | 是的; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 |
| — 从“0”到“1”时，最小值 | 0.2 ms |
| — 从“0”到“1”时，**值 | 12.8 ms |
| 对于报警输入端 |
| — 可参数化 | 是的 |
| 用于技术功能 |
| — 可参数化 | 是的; 6 个单相：4 个 HSC，200 kHz；2 个 HSC，30 kHz 4 A/B 相：2 个 HSC，100 kHz；2 个 HSC，20 kHz |
